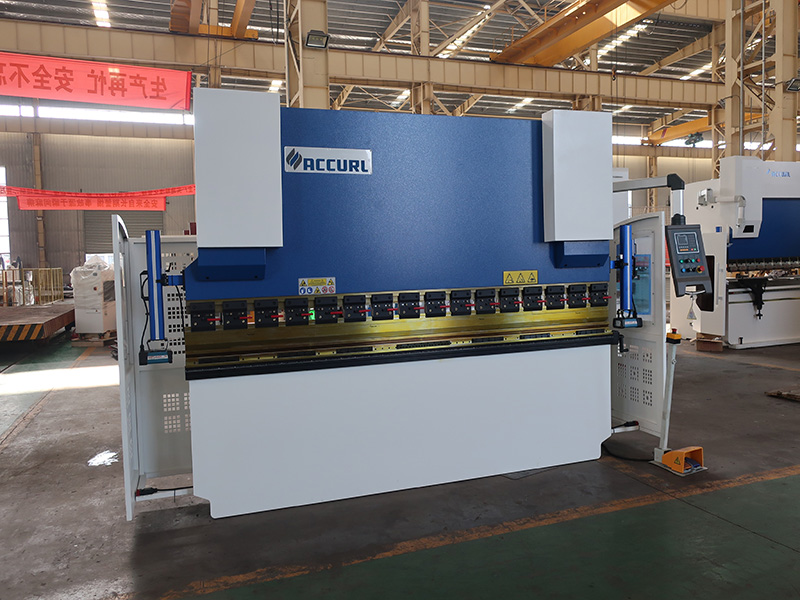

300 Ton hydraulisk nc tryckbromsmaskin 5M med CE-säkerhetscertifiering

Hydraulisk NC Pressbroms 5M CE-säkerhetscertifiering 300 ton NC Tryckbromsmaskin för Accurl

Allmänna funktioner

---

● Bearbetad med hög noggrannhet, dynamisk och statisk stifness som tillhandahålls.

● Hydraulisk synkroniserad ventilteknik med repeterbar böjningsnoggrannhet hjälper dig att få samma böjningskvalitet på olika sida av arbetsstycket.

● Enaxelbackmätare (X = 500) rör sig snabbt på en bultskruvaxel.
● Cromed och honed hydrolic cylindrar håller sin precision även i höga tonnage.

● HOERBIEGER hydrolysystem.

● SIEMENS elektriska system.

● Lättanvänd och rörlig styrenhet gör att operatören kan välja sin arbetsposition.

Huvuddrag

---

● Rammen är både tung och kompakt och säkerställer exakta resultat. Den är tillverkad av hög
● Mild stålkvalitet och det har genomgått systematiska mekaniska processer.

● Elektrisk svetsning av hög precision

● Användning av högteknologiska borrmaskiner för extrema precisionsdelar

● ACCURL® väljer de bästa produkterna för att garantera långvariga och högteknologiska maskiner.

● ACCURL® väljer de bästa komponenterna.

Produktfunktioner

---

● Helt europeisk design, strömlinjeformat utseende, monoblock, svetsat stålram stramt till avböjningsmoment och hög draghållfasthet med ST44 A1 material.
● ACCURL Press Brake är utrustad med det användarvänliga användargränssnittet Estun, vilket ger E20 alla de viktigaste pressbromsfunktionerna.
● Automatisk tonnage och slagjustering för böjningsvinklar. Perfekt böjningsresultat med enkel vinkelinmatning och drift av maskinen.
● Alla rör är anslutna genom rörinsatser för att undvika oljelösning och brista genom svetsrör.
● Bultskruv och linjeguide var utformad för att förbättra precisionen.
● EZ Snabbklingning var konstruerad för att snabbt byta verktyg.
● Säkert staket och den elektriska spärren har utformats för maskinen för att säkerställa driftsäkerheten.

Produktansökan

---

ACCURL® NC pressbroms, konstruerad med stor omsorg för detaljer, är ett maskinverktyg av hög kvalitet. De studier som gjorts på ramflektionerna har gjort det möjligt för oss att designa en produkt som reagerar på det mest lämpliga och lyhörd sättet till de mekaniska uppmaningarna, vilket garanterar en stabil struktur och därigenom en högre precision vid böjning. Denna funktion förbättras även av ett system med manuell krossning. Värt att nämna är också möjligheten att lägga till alternativ och uppgraderingar på konfigurationen, senare.

Maskindelar

---

● Maskinram
ACCURL®-maskiner är konstruerade från grunden av våra experter med endast ett mål: att bygga de bästa maskinerna som är tänkbara. Genom att kombinera våra unika mönsterdesigner med högsta kvalitet material som finns tillgängliga har vi uppnått vårt mål och uppfunnit några av de mest pålitliga och slitstarka maskinerna i världen.

● Hybrid System
ACCURL® introducerar hybridsystemet till samma pris som det konventionella systemet, vilket leder till en rad fördelar för kunden: ett enormt energibesparing (55% jämfört med en traditionell maskin) och en otrolig minskning av den nödvändiga oljekvantiteten tack vare dubbeltanken.

● Hydraulisk cylinder
Alla sälar i cylinder är PARKER från USA, Att kunna arbeta under nominell belastning kontinuerligt, stabilt arbete och hög precision.

● Dubbel guidad ram
Dubbelstyrd ram säkerställer stabiliteten och rambordet vinkelrätt. Detta gör det möjligt att hålla hög precision under hela bockningsfasen, även med olika verktyg och intermediärer, vilket säkerställer centreringen som gjorts under de första provningarna i tid.

● Rampositioneringssystem
Main Torsion bar maskin begränsningar:
1) Alltid för centrumböjning (Ingen avstånd från centrum)
2) Inga koniska böjningar - Y1 = Y2
3) Omöjlig tandemanslutning
4) Mekanisk synkronisering på Y1 / Y2

● Stans och dö
Full längd multi V-serie med 835 mm slag med en fraktionerad en

● X-axel bakmätare
ACCURL® pressbroms är försedd med en bakmätare som automatiskt justerar X (djup) axlarna för att säkerställa att materialet placeras korrekt, vilket resulterar i färdiga delar av högre kvalitet.

X-Axis CNC BackGauge:
1) X Precision servostyrd bakmätare
2) Manuell justerbar R och Z1, Z2-axel
3) Hastighet med HIWIN linjära guider
4) Drivs av DELTA Servo Motors och drivenheter
5) Komplett Backgauge fingrar på dubbel linjär guide
6) X-axelhastigheter upp till 800 mm / sek och noggrannhet till 0,01 mm

● Speed ​​Arip System
Hastighets-aripsystemet minskar den tid som används för byte av verktyg med 8,5 gånger jämfört med traditionella system.

● Fotströmbrytare
Fotbrytare från Tysklands Siemens (Kategori 4)

● Säkerhetsljusridå
Baksidan av maskinens säkerhetsgardin

ACCURL®-produktdesign kombinerar noggrannhet, snabbhet, flexibilitet, hållbarhet, tillförlitlighet och avancerad teknik för att leverera maskiner med högsta prestanda till prisförhållande i branschen.

Produtivity
● Automatisk beräkning av vinkel, kraft och axelpositionering
● Användarvänlig kontroll

Mångsidighet
● Konfiguration på begäran

Precision
● Strukturella kompensationssystem
● Schneider inverterad motoraxel
● Proporsionshydraulik

Säkerhet
● Maskiner med direktiv CE 2006/95 CE
● Säkerhetsljusridå

Pålitlighet

---

ACCURL® har en strikt policy för valet av dess komponenter, på grundval av en omfattande erfarenhet som förvärvats under årtionden. Alla komponenter är certifierade enligt europeiska standarder och deras huvudkällor är Tyskland, USA, Holland, Italien och Schweiz. Alla konstruktionsdelar beräknas med hjälp av den ändliga elementmetoden och endast högkvalitativt stål S275 och S355 JR nämligen J2 (+ N) används

Specifikationer för NC Press Bromsmaskin

---
